LTE/NR 终端模拟器产品介绍

Updated @2022-05-09

UE simulator与LTE100的网络侧对应，是一种LTE/NR终端侧模拟器软件，配合SDR（Software Defined Radio）硬件，运行在普通PC上。它可以模拟成百上千个LTE/NR终端的信号，可代替一些昂贵的测试仪表，用于网络设备的测试。

GeeFlex是Amarisoft最早的合作伙伴，第一家中国区代理，为Amarisoft系统提供最专业的技术支持。

基本构成

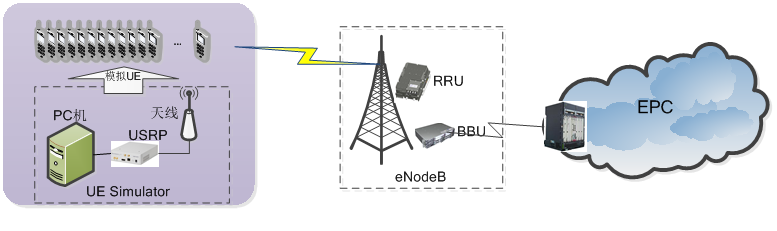

结构上还是很简单，一台PC+SDR卡+天线就是主要的硬件组成了，如下图：

UE模拟器主要功能特点

基础功能

• 可仿真共享相同频率的大量终端；
• 可仿真IP流量，如ping、UDP、HTTP等；
• 提供基于WebSocket和JSON的远程API；
• 提供命令行界面的系统状态监控器；
• 在隧道接口模式下可调用外部应用程序如iPerf，且支持IPv6和DNS自动配置；
• 包含PHY、MAC、RLC、PDCP、RRC和NAS层；
• 支持所有的加密和包括ZUC在内的完整性保护算法。

LTE

• 支持R8值R15的主要功能特性；
• 支持FDD和TDD；
• 支持频率宽度：1.4、3、5、10、15、20 MHz；
• 支持下行MIMO；
• 下行支持1024QAM，上行支持256QAM；
• 支持MBMS；
• 支持CatM1终端仿真；
• 支持NB-IoT终端仿真（Cat NB1/NB2），支持Multi-tone、Multi-carrier和Multi-DRB；
• 支持eDRX和PSM；
• 支持多UE的信道仿真。

5G NR

• 支持R15定义的5G NSA双连接（EN-DC）；
• 支持R15定义的SA；
• 支持FDD和TDD；
• 支持所有的FR1上行、下行以及SSB的所有载波间隔；
• 终端频率宽度支持50Mhz；
• 下行支持4x4 MIMO；
• 上行和下行均支持256QAM；
• 支持DCI格式0_0、0_1和1_1
• 支持PUCCH格式0、1、2、3、4。

NTN

• 支持窄带NB-NTN
• 支持宽度NR-NTN
• NTN支持星历自定义设置
• 支持高、中、低轨卫星信道仿真

主要功能

添加UE

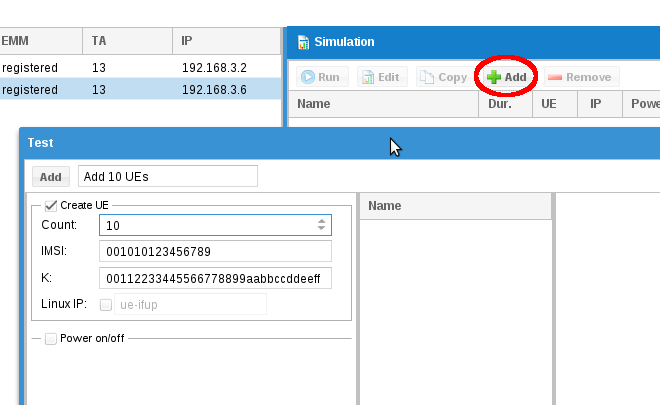

模拟器在web界面中，可以配置添加UE，当然UE配置时是需要USIM卡中的相关信息的。

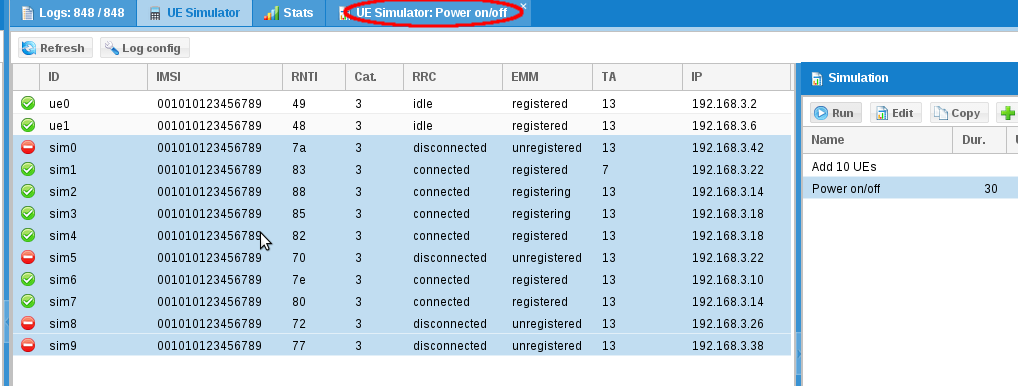

添加完后可以查看UE的信息：

完成UE的添加和配置后就可以进开/关机和IP业务的仿真测试。

开机/关机

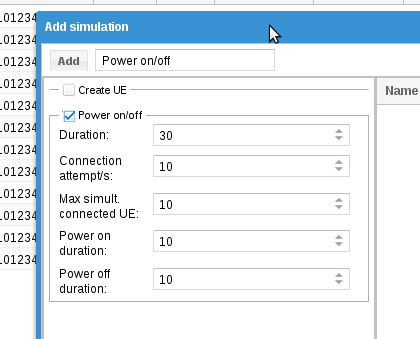

可以单独创建任务模拟多个终端的开机和关机：

IP业务模拟

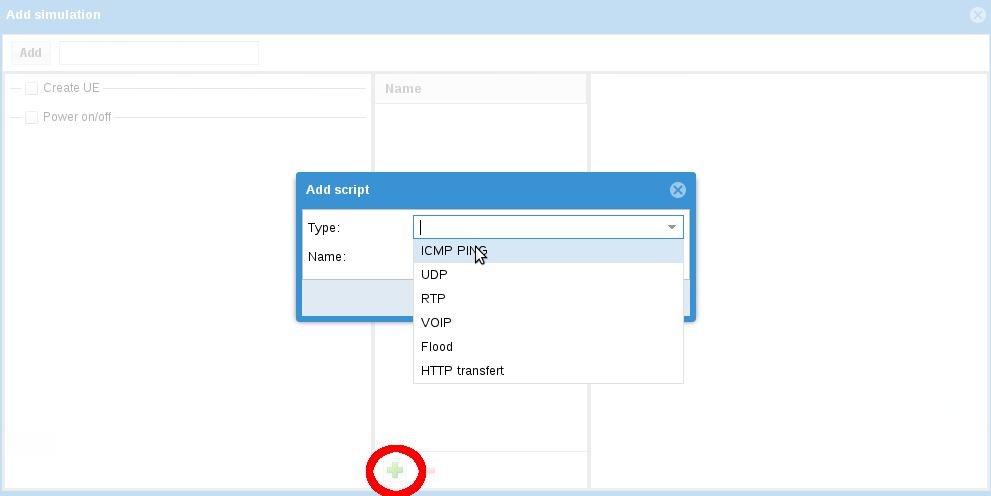

IP业务仿真有Ping、UDP、RTP、VOIP、Flood、HTTP Transfert等类型可选择。

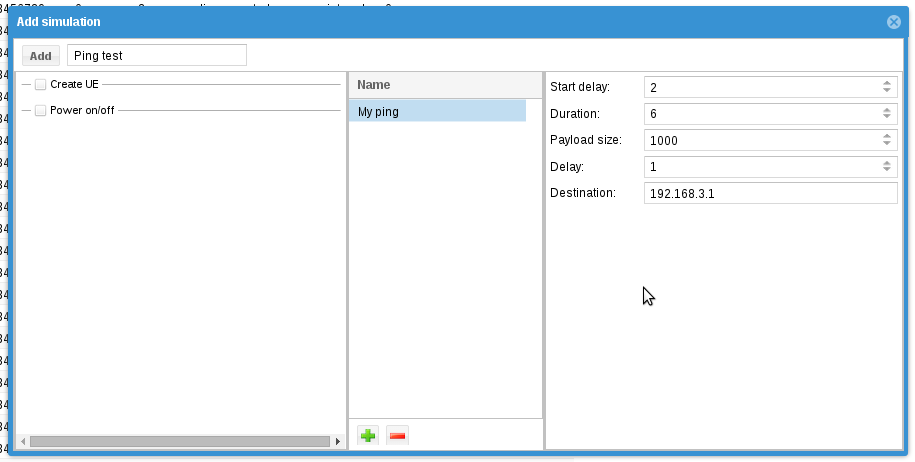

以下为一个Ping的仿真测试配置界面：

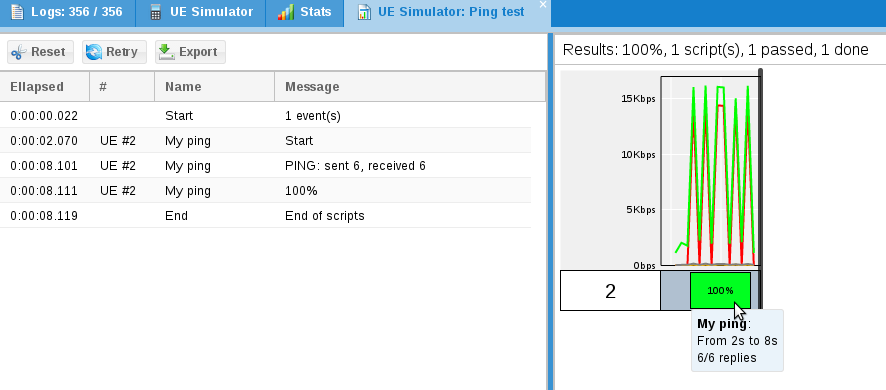

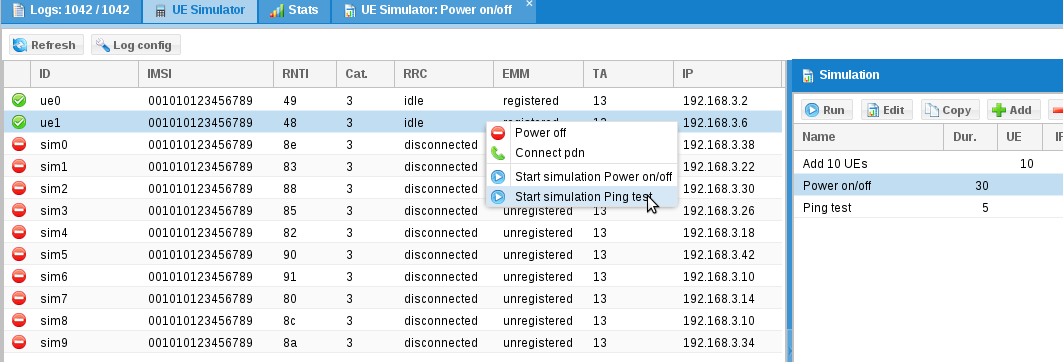

可以查看仿真的执行进度情况：

应用场景

基站或核心网功能测试

这类测试场景主要是利用UE simulator的日志功能，提供网络各协议层面测试分析能力。

基站的性能测试

因为UE simulator可以很方面的模拟出数百个UE，因此可以比较方便进行eNodeB的用户业务模拟测试。
