LTE/NR 网络侧产品介绍

Updated @2022-05

Amarisoft是一家位于法国的专业通信软件公司，其产品按3GPP协议实现了LTE eNB/EPC/IMS以及NR的网络系统，以及相应的LTE/NR UE仿真，是目前全球最先进的基于通用处理器的 LTE/NR平台。Amarisoft公司的网络系统和LTE/NR UE仿真系统均运行在通用的PC机上，并可适配多种射频前端，基于软件无线电技术的特点，在极低成本下，即可获得功能全面、简单易用的4G/5G 终端和网络测试环境。其网络系统具有良好的性能与稳定性，也非常适于运营级专网应用，其UE仿真系统，可模拟上千个终端并发业务，非常适合测试LTE/NR的信令流程或基站的大容量性能测试。

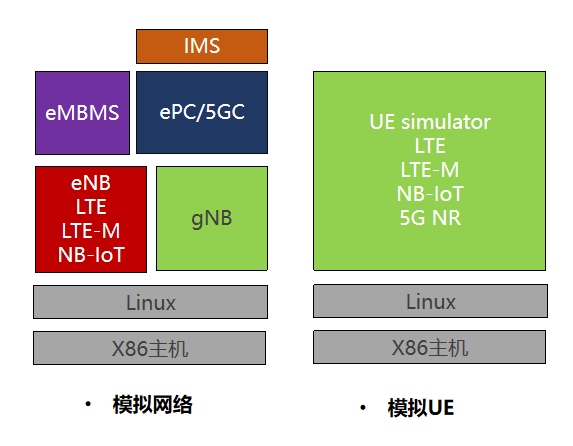

系统总体架构

系统特点：

• 结构简单成本低：通用计算设备+通用射频板卡，实现一个独立的LTE/5G系统功能。
• 配置灵活：基于软件定义的特性，大量参数可根据需要快速修改定制，如频段、带宽、功率、增益等等。
• 支持多种网络制式：支持LTE FDD和TDD，支持多载波聚合；支持NB-IoT；支持CatM1；支持5G NSA，后续支持SA 。
• 紧跟3GPP规范：紧跟3GPP规范，实现各类新特性的快速上线。
• 外形小巧携带方便：可采用笔记本或特制的小PC，实现基站+核心网，拎包即走。



系统硬件构成

1. 主机：根据所需要运行的基站配置高低，可选择合适的主板、CPU、内存规格；另外所选用的射频板卡，需要有对应的PCIe插槽或USB3.0接口或网口；
2. 射频板卡：原厂PCIeSDR 2x2板卡；可适配使用USRP B/N/X系列多种板卡、LimeSDR板卡、yunSDR板卡；也提供相应接口，支持其它第三方板卡或商用RRU适配；
3. 其它配件：天线、功分器/合路器、测试USIM卡、测试终端等

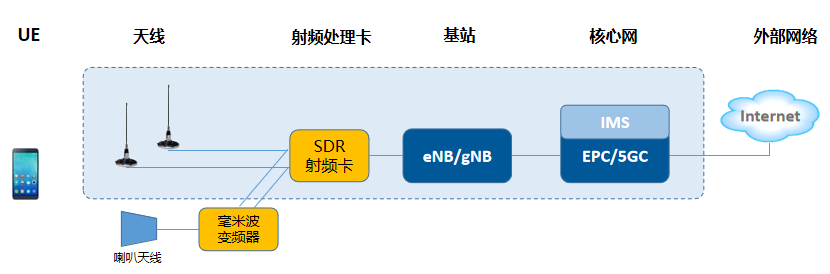

下图为硬件系统连接示意图：

系统主要特性

NR主要功能特性

• 符合3GPP R15规范
• 符合3GPP R16规范
• 支持NSA EN-DC
• 支持SA
• 支持FDD/TDD FR1 (< 6 GHz)，在射频板卡支持的情况下可支持FR2
• 基站频率宽度支持 5 ~ 50 MHz，有条件支持100Mhz
• 数据子载波间隔: 15, 30, 60 or 120 kHz，SSB子载波间隔: 15, 30, 120 or 240kHz，支持所有的SSB/data子载波间隔组合
• 软件支持最大8x8 下行MIMO
• 支持256QAM
• 支持所有PUCCH和PRACH格式
• PUSCH支持转换预编码，PUSCH和PDSCH可配置用户DMRS和符号数
• 可配置用户的TDD UL/DL Pattern, k0,k1,k2值
• PDCCH支持DCI 0_0, 0_1, 1_0 和1_1
• 支持Scheduling Request
• 支持CSI-RS和TRS
• PHY层测试模式：支持连续的PDSCH和PUSCH传输
• 可动态配置LTE/NR DRB
• 每个QCI可对用户配置DRB
• 支持DRX
• 支持RRC测量
• 支持改变Pscell
• 支持intra gNB、NG，Xn、5GS to EPS切换
• 支持公共告警系统（CMAS/ETWS）
• 支持载波聚合
• 支持EPS fallback
• 支持SUL

LTE主要功能特性

物理层

• 符合3GPP LTE R16
• TDD/FDD可配置
• 基站带宽1.4, 3, 5, 10, 15和20 MHz
• 支持传输模式1~10
• 支持宽带CQI、PMI report
• 支持HARQ
• 可通过PRACH进行时间测量
• 支持终端闭环功率控制
• 基于基于频率的MMSE均衡
• 高度优化的软件Turbo码解码
• 支持PAPR Reduction
• 支持定位参考信号PRS
• 支持CSI-RS
• 支持PUCCH3和PUCCH Channel选择
• 支持FDD、TDD混合多载波聚合
• 下行256QAM支持PDSCH和MBMS
• 下行1024QAM支持PDSCH
• 上行256QAM支持PUSCH
• 支持R11定义的TDD特殊子帧7和9

协议层

• 符合3GPP LTE R16
• 完整真实实现MAC、RLC、PDCP和RRC层
• Proportionally fair MAC scheduler with QoS support
• 支持全双工和半双工终端
• 支持DRX
• 接入终端数量只限制于可用带宽
• SIB都可进行配置
• 完整性检查和加密支持支持AES， Snow3G和ZUC算法
• 支持RRC测量（With measurement gap）
• 支持intra gNB，S1或X2切换
• QoS support with user selectable DRB confguration for each QCI.
• 支持ROHC
• 支持公共告警系统（CMAS/ETWS）
• 支持MBMS
• 支持Cat0终端
• 支持eDRX
• 支持EN-DC

LTE-M主要功能特性

• 符合3GPP LTE R16
• 支持CatM1终端
• 支持TM6和TM10
• 仅支持FDD
• 支持CE-Mode A
• 支持MPDCCH、PSDCH、PUCCH和PUSCH全双工或半双工的消息重复。PRACH无消息重复
• 支持本地或分布的MPDCCH传输
• 支持CATM1的EPDCCH
• 不支持Frequency Hopping
• 带宽必须大于5MHz
• 支持eDRX

NB-IoT主要功能特性

• 符合3GPP LTE R16
• 支持Single-tone和multi-tone NB1或NB2终端
• 支持15 kHz和3.75 kHz子载波间隔
• 支持所有部署模式(in-band, guard band and standalone)
• 支持同时运行多个NB-IoT和LTE小区
• 支持Multiple Coverage Levels
• 支持所有的NPDCCH, NPDSCH, NPUSCH and NPRACH配置
• 支持控制平面CIoT优化
• 支持Multi-DRB模式
• 支持非锚点载波（R14 NPRACH在非锚点载波上暂不支持）
• 支持两个HARQ处理
• 支持DRX
• 支持eDRX

主要应用场景

终端测试环境，部分替代仪表

• 可支持多种移动网络制式，通用硬件成本低，配置灵活
• 可进行Throughput测试，可与功率计配合进行终端功率测试
• 可同时接入多个终端进行功能测试

定制化小型专网

• 带宽、频段、制式自定义
• 需配合功放产品进行信号放大【详情请联系咨询】

LTE/NR业务演示

• 自定义的无线基站接入环境，不受运营商限制

教学实验系统

• 完整的无线、核心网、IMS端到端通信流程
• 全面信令协议消息日志
